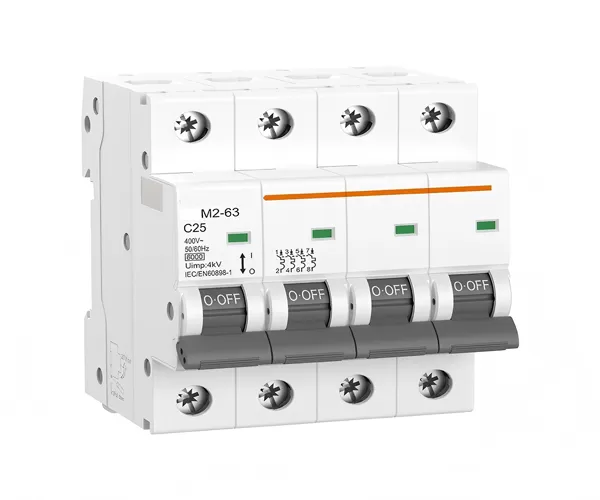

Le APM2-63 Miniature Disjoncteur (MCB) utilise un mécanisme de fonctionnement à accumulation d'énergie, ce qui lui confère une durée de vie plus longue ; le boîtier et les composants fonctionnels sont fabriqués à partir de plastiques importés ignifuges, résistants à la chaleur et aux chocs ; et sa capacité élevée de limitation de courant assure la rentabilité de la gamme de produits.
Prévient efficacement les incendies électriques, protégeant le câblage et les appareils des dommages. Plus sensible et plus rapide qu'un fusible.
Facile à réinitialiser après une panne, éliminant le besoin de remplacer le fusible.
Convient aux environnements résidentiels, commerciaux, aux centres de données, maritimes et industriels.
CB, CE, UKCA, Inmetro
Données techniques | |
Norme | IEC/EN 60898-1 |
Protection | Surcharge et court-circuit |
Type de déclenchement | Thermomagnétique |
Nombre de pôles | 1P,2P,3P,4P,1P+N,3P+N |
Tension nominale (Ue) | 240/415 V~ |
Courants nominaux (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63 A |
Fréquence nominale | 50/60 Hz |
Pouvoir de coupure nominal (Icn) | 6 kA |
Classe de limitation d'énergie | 3 |
Tension nominale de tenue aux chocs (Uimp) (1,2/50 μs) | 4 kV |
Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
Caractéristiques de déclenchement thermique | (1,13-1,45) x In |
Caractéristiques de déclenchement instantané | B : (3-5) x In, C : (5-10) x In, D : (10-20) x In |
Durée de vie électrique | 4 000 cycles |
Durée de vie mécanique | 10 000 cycles |
Indicateur de position des contacts | vert ARRÊT / rouge MARCHE |
Indice de protection | IP20 |
Température ambiante | -5 °C à +40 °C, humidité max. 95 % |
Type de raccordement des bornes | Câble / barre de connexion à broches |
Section max. des bornes pour câble | 25 mm² |
Couple de serrage max. | 2,5 N·m |
Installation | Montage sur rail DIN 35 mm |
Type d'alimentation | Bidirectionnel |
