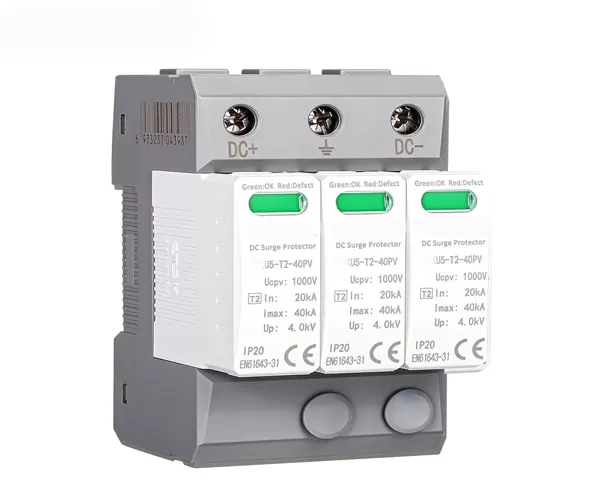

APU5-T2 DC Surge Protective Device (SPD) convient aux systèmes de distribution et de contrôle AC 50/60Hz avec une tension nominale de 230V monophasé / 400V triphasé. Il répond aux exigences de test de niveau II pour les parasurtenseurs (SPD) et est utilisé pour supprimer les surtensions transitoires en dessous de la tension de tenue de l'équipement, décharger l'énergie de surtension et ainsi protéger les circuits et équipements du système.
Les parasurtenseurs dévient rapidement les tensions ou courants de surtension d'un système électrique vers la terre, empêchant ces tensions ou courants de traverser l'équipement et le protégeant ainsi des dommages.
Limiter efficacement les surtensions et décharger les courants de surtension, assurant la sécurité des équipements électroniques.
En réduisant les tensions de surtension dans un système électrique, les parasurtenseurs améliorent la stabilité et la fiabilité du système, réduisant ainsi l'apparition de défaillances système.
Il offre une protection de sécurité pour divers appareils électroniques, instruments et lignes de communication.
Données Techniques | ||||||
Classification du SPD selon IEC/EN61643-11 | T2 | T2 | T2 | T2 | T2 | |
Tension continue max. de fonctionnement en courant alternatif | Uc | 150V | 275V | 320V | 385V | 440V |
Tension continue max. de fonctionnement en courant alternatif | Uc(N-PE) | 255V | 255V | 255V | 255V | 255V |
Courant nominal de décharge (8/20μs) | In | 20kA | 20kA | 20kA | 20kA | 20kA |
Courant maximum de décharge (8/20μs) | Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
Niveau de tension de protection | Up | ≤0,8kV | ≤1,3kV | ≤1,5kV | ≤1,8kV | ≤2,0kV |
Niveau de tension de protection 5 kA | Up | ≤0,6kV | ≤1,0kV | ≤1,2kV | ≤1,4kV | ≤1,6kV |
Niveau de tension de protection | Up(N-PE) | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV |
Fusible de secours max. | 125AgL | |||||
Temps de réponse | tA | ≤25ns | ||||
Temps de réponse | tA(N-PE) | ≤100ns | ||||
Plage de température de fonctionnement | Tu | -40°℃~80℃ | ||||
Indication d'état de fonctionnement/défaut | Vert/Rouge | |||||
Section minimale | 4mm² | |||||
Section maximale | 35mm² | |||||
Pour montage sur | Rail DIN 35 mm | |||||
Matériau du boîtier | Plastique thermique UL94-V0 | |||||
Degré de protection | IP20 | |||||
Nombre de pôles | 1P,2P,3P,4P,1P+NPE,3P+NPE | |||||
