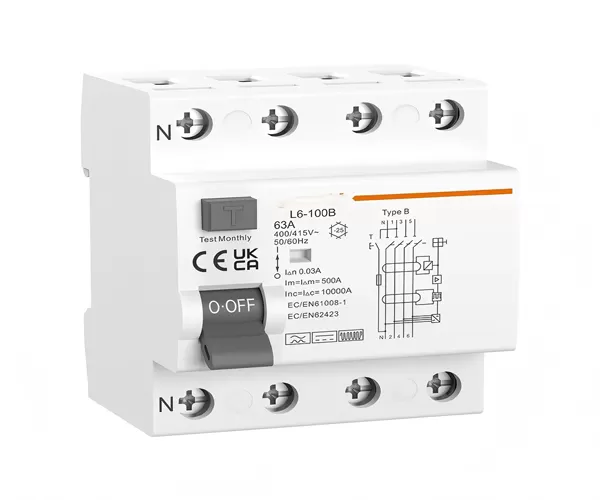

APL6-100B Disjoncteur Différentiel Type B (RCCB)

Norme

IEC61008-1, IEC62423

Protection

Défaut à la terre

Type de déclenchement

Électromagnétique

Type de protection (fuite électrique)

B

Nombre de pôles

2P(1P+N), 4P(3P+N), pôle N à gauche

Tension nominale (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Tension d'isolement Ui

500V

Courants nominaux (In)

16,25,32,40,63,80,100A

Courants de sensibilité nominaux IΔn

30,100,300mA

Temps de coupure du courant résiduel sous IΔn

≤ 0,1s

Pouvoir de fermeture et de coupure résiduel nominal (IΔm)

500A(In≤50A), 10In(In>50A)

Fréquence nominale

50/60Hz

Pouvoir de coupure nominal

10 000A

Fusible SCPD

10000

Tension de tenue aux chocs nominale (1,5/50) Uimp

4 000V

Tension d'essai diélectrique à fréquence industrielle pendant 1 min

2,5kV

Durée de vie électrique

2 000 cycles

Durée de vie mécanique

4 000 cycles

Indicateur de position des contacts

Oui

Indicateur de défaut à la terre

Oui

Degré de protection

IP20

Température ambiante

-25 °C à +40 °C, humidité max. 95%

Type de connexion des bornes

Câble/Barre de pontage type broche/Barre de pontage type fourche

Section maximale de la borne pour câble

35 mm²

Couple de serrage max.

2,5 N·m

Installation

Montage sur rail DIN de 35 mm

Connexion

Par le haut et par le bas
